Bộ điều khiển lập trình PLC với màn hình HMI hiển thị dạng văn bản + bàn phím. Bộ lập trình Jazz & M91 có đầy đủ chức năng của một bộ điều khiển lập trình PLC và tích hợp sẵn đầu vào/ra I/O và màn hình HMI hiển thị dạng văn bản trên cùng một thiết bị.
Sản phẩm được thiết kế phù hợp để điều khiển các loại máy móc cỡ nhỏ và các hệ thống tự động đơn giản. Đơn giản, gọn nhẹ, đáp ứng đầy đủ các tính năng cần thiết với một ngân sách thấp. Màn hình hiển thị HMI Jazz & M91 đều là 2 dòng x 16 ký tự và tích hợp bàn phím. Đều được tích hợp sẵn các I/O trên thiết bị và có sẵn tùy chọn high-speed và temperature. Bộ điều khiển lập trình M91 có thể mở rộng và tương thích với tất thảy module mở rộng I/O.

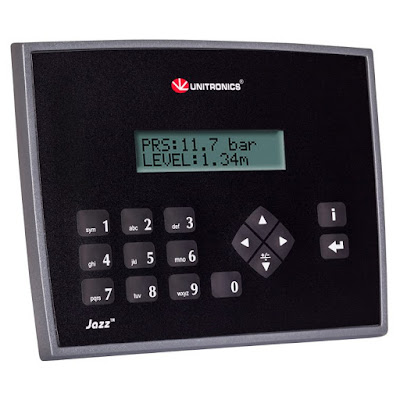

Tổng quan về bộ lập trình Jazz
 |
| Bộ lập trình PLC + Màn hình HMI Jazz |
PLC Jazz
- Tự động hiệu chỉnh PID, lên tới 4 vòng độc lập (tùy theo model sản phẩm*)
* Lên tới 4 vòng lặp: models UA24 / UN20, 1 vòng lặp: tất cả các model khác
HMI Jazz
- Người dùng có thể thiết kế lên tới 60 bản ghi hiển thị trên màn hình
- Đa ngôn ngữ: hỗ trợ lên tới 15 ngôn ngữ và 20 biểu tượng
Truyền thông giao tiếp
- Mini USB cho lập trình, cấu hình
- Có thể thêm 1 cổng: Serial/Ethernet
Giao thức: - PC truy cập qua MODBUS hoặc OPC server
- Hỗ trợ giao thức MODBUS (tùy theo model)
Đặc điểm chung: SMS qua GSM, 3G Modem, truy cập từ xa không giới hạn
I/O (đầu vào/ đầu ra)
- Tích hợp lên tới 40 I/O
- Tùy chọn I/O: digital, analog, high-speed and temperature. Xem chi tiết ở bảng:
— Jazz® models – Onboard I/Os

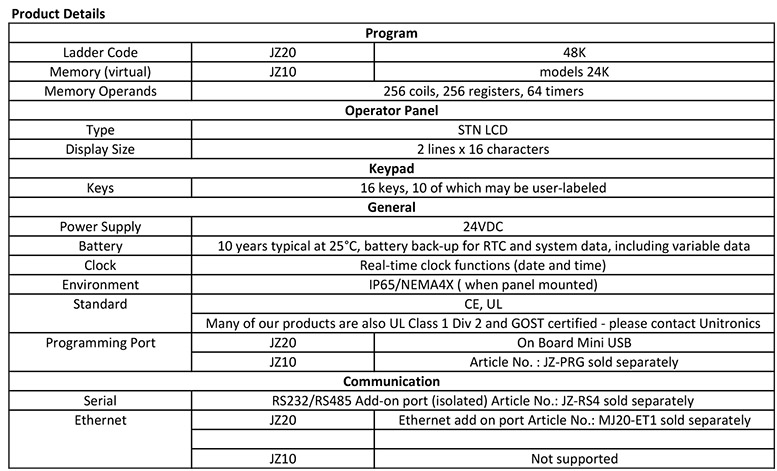

Bảng mô tả chi tiết về bộ lập trình Jazz
Jazz® Models – Onboard I/O
Tổng quan về bộ lập trình M91
 |
| Bộ lập trình PLC + Màn hình HMI M91 |
PLC M91
- Đầu vào Shaft-encoder và đầu ra PWM
- Đầu vào nhiệt độ trực tiếp
- Tự động hiệu chỉnh PID, lên tới 4 vòng lặp
- Kiểm soát cơ sở dữ liệu theo thời gian
- Đầy đủ các tính năng cần thiết của một PLC
HMI M91
- Có thể thiết kế lên tới 80 giao diện người dùng
- Đa ngôn ngữ: hỗ trợ lên tới 15 ngôn ngữ và 20 biểu tượng
- Có thể di chuyển giữa recipes/menus đã được lập trình sẵn
- Giám sát bộ nhớ và truyền thông qua HMI mà không cần PLC
Truyền thông giao tiếp
- Gửi tin nhắn SMS qua GSM
- Không giới hạn truy cập từ xa
- PC truy cập qua MODBUS hoặc OPC server
- Hỗ trợ MODBUS
- CANbus (chỉ trong model C)
- Người dùng có thể thiết lập chuỗi ASCII cho phép truyền thông với thiết bị bên ngoài
- Tích hợp cổng RS232/RS485
I/O “đầu vào/ đầu ra”
- Tùy chọn I/O: digital, analog, high-speed, temperature & weight measurement. Xem chi tiết tại:
— M91™ models – Onboard I/Os
— I/O Expansion Modules
Bảng mô tả chi tiết về bộ lập trình M91
M91™ models – Onboard I/Os
Phần mềm U90 dành cho Jazz & M91
All-in-One:
- Phát triển lập trình điều khiển PLC và HMI trên một phần mềm
- Cấu hình phần cứng và giao tiếp truyền thông
- Thiết lập các modem và truyền thông dữ liệu
- Kiểm tra và sửa lỗi chương trình
